  13.10.2006 Физические процессы в гидравлической системе

Как показал опыт практической работы, связанной с применением насосного оборудования, много людей ошибочно подбирают оборудование, не вникая в физику процесса.
Мы хотим предоставить Вам информацию, которая описывает физические процессы в гидравлической системе.
Эти данные будут полезны всем читателям. Поначалу, возможно, все будет очень просто так как при написании серии данных статей мы руководствовались простотой изложения. Надеемся информация окажется полезной для Вас.

1.Типы систем.

Несмотря на разнофунциональность и индивидуальные технические особенности каждой гидравлической системы ее можно классифицировать на типы с открытым , а также с замкнутым контуром.
Обычно, оба типа трубопроводных систем включают в себя :

-Прямые участки трубопроводов.
-Колени, переходы (диффузоры или переходники), тройники, соединяющие прямые участки трубопроводов между собой и соединительные вставки, с помощью которых участки трубопроводов крепятся к оборудованию.

Конструктивными составляющими частями таких систем являются насосы, клапана, расходомеры, фильтра, мембранные баки и т.д.

1.1.Гидравлические системы с открытым контуром.
Такие трубопроводы служат для подачи жидкости от начальной отметки до конечной, как это требуется в системах водоснабжения, полива, осушения и т.д.
Для систем трубопроводов такого типа необходимость в энергопотреблении насосным оборудованием определяется суммой следующего:

• Перепад высот уровней жидкости между начальной и конечной отметками.
• Перепад (если существует) давления, воздействующего на жидкость в начальной и конечной отметках.
• Потери давления подачи жидкости на всех участках трубопроводной линии от начальной отметки до конечной.
• Потери на выходе, а также потери остаточной динамической энергии на различных деталях, таких как, например, распылительные насадки.

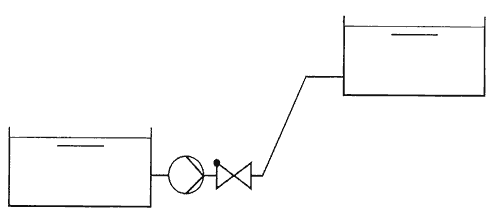

Схема 1.1. Гидравлическая система с открытым контуром

Отметьте, что вышеуказанная схема показывает гидравлическую систему, подающую жидкость в приемный резервуар.

1.2.Гидравлические системы с замкнутым контуром.
Такие системы трубопроводов циркулируют жидкость в системах замкнутых контуров в зданиях, в центральных отопительных системах и системах охлаждения.

• Для данного типа насосная энергетическая потребность полностью определятся по потерям напора на трение о все части контура (так как не существует потребности в электроэнергии от разницы перепадов или разницы давлений).

Теплообменный процесс:

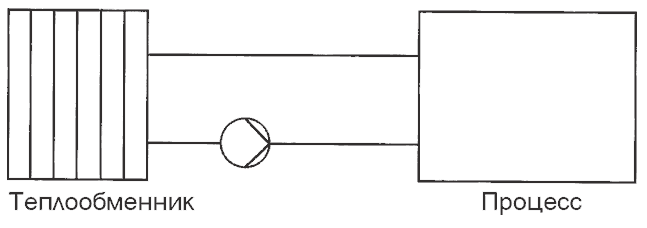

Схема 1.2. Гидравлическая система с замкнутым контуром



2.Система характеристик.

Вступление
Насосы и системы должны быть запроектированы и рассмотрены как единое целое не только для того, чтобы обеспечить правильную работу, но и получить экономический эффект от низкого энергопотребления при эксплуатации насосного оборудования. Если рассматривать насос или отдельную систему, которые не будут приносить эффект низкого энергопотребления, принято считать, что, скорее всего, данная система не будет правильно функционировать.
Очень часто, не принимая во внимание параллельное проектирование насоса и системы, работающих вместе, установленный энергоэкономичный насос работает неэффективно, а следовательно показатель потребления электроэнергии постоянно возрастает. Данная ситуация может стать причиной преждевременного выхода из строя насоса и соответсвенных эксплуатационных проблем.

2.1.Системы и характеристики систем.

Первым шагом в достижении качественно запроектированной установки является изучение системы, в которую насосы должны быть установлены, а также хорошей отметкой старта является определение системы и ее границ. Простая система показана на рисунке 2.1., где насос берет жидкость из приемного резервуара, проводит по длине всасывающего трубопровода и по напорному трубопроводу доставляет в другой резервуар.

Статический напор:

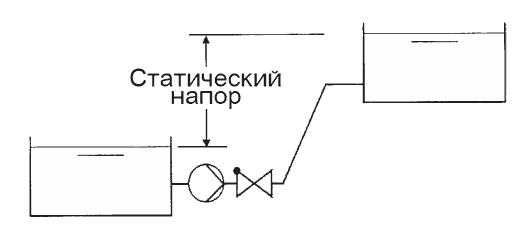

Схема 2.1. Обыкновенная гидравлическая система

Очень важно помнить, что система, подключенная со всасывающей стороны насоса, является частью системы, также как и часть системы, подключенной со стороны напорного патрубка. Имея определенную систему, внимание должно быть отдано только на то, как определить ее свойства и характеристики. Это очень важно, ведь зная характеристики системы, можно подобрать насос или насосы, которые создадут требуемые условия в системе.
Характеристики системы - это графики кривых зависимостей расхода системы от напора (или давления подачи насоса), требуемого для подачи данного расхода. Расход в основном определяется потребностью системы, а напор для того, чтобы подать данный расход. Напор состоит из двух главных составляющих, сумма которых дает общее давление подачи, требуемое на прохождение расхода через данную систему. Первая составляющая это статический напор - разница между уровнем воды во всасывающем резервуаре и высотой нагнетания как показано на схеме 2.1. Этот напор показан как Hs на схеме 2.2. В данном примере допускается, чтобы уровни воды в обоих резервуарах находились в условиях действия на них только атмосферного давления.

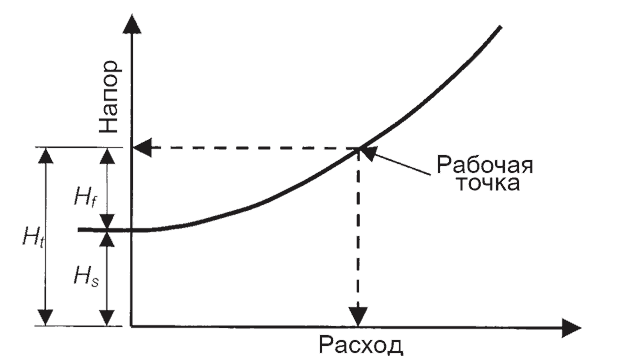

Схема 2.2. Характеристики гидравлической системы

Вторая составляющая давления подачи насоса требуется для того, чтобы преодолеть трение потока жидкости, текущего по трубопроводу, клапанам, коленям и фитингам, которые находятся на пути от всасывающего резервуара к напорному. Это будет оцениваться исходя из того, что чем длинее труба, тем больше фитингов на ее пути, тем выше будут потери напора на трение. Напор, созданый насосом на выходе из напорного патрубка, должен быть с учетом преодоления трения на протяжение всей системы . Так как жидкость следует вдоль трубы, сумма трений на преодоление оставшегося своего пути постепеннно снижает скорость течения в трубопроводе и должна достигнуть значения «0» только после входа в напорный резервуар. Суммарные потери на трение показаны как Hf на схеме 2.2.
Имея определенные Hs и Рf , следующим шагом будет изобразить характеристики системы. Сделать это можно посчитав Hf для изменения расхода в системе. Несколько различных выбранных точек расхода достаточно для того, чтобы задать точки, на основе которых может быть построен график кривой. График системы кривых может быть построен при помощи суммарной высоты напора, Нt в зависимости от расхода в системе где:

Суммарная высота напора=Статический напор+Потери напора на трение или Ht=Hs+Hf

Характерная система характеристик показана на схеме 2.2. нижняя отметка системы характеристик на оси Н это стаческий напор Hs. Это точка, в которой значение расхода равно «0». Затем наносится кривая с тенденцией возрастания значений суммарной высоты напора и расхода.

Характеристики системы – это очень важная информация, которая необходима для подбора насоса и проектирования системы. Они показывают какие требования системы в напоре при изменении расхода.

Продолжение следует.
